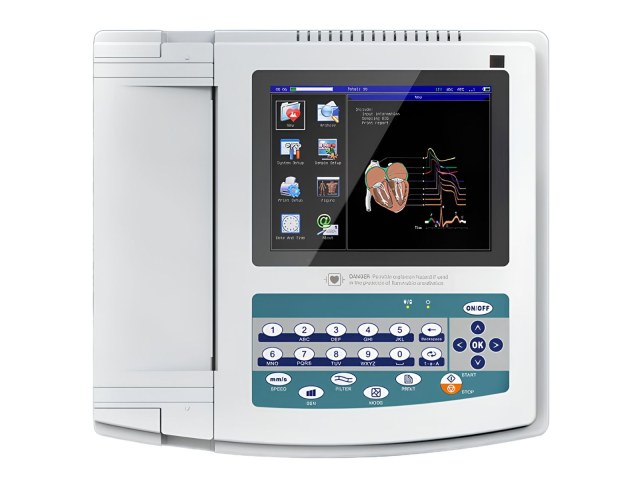

CONTEC ECG1200G Δωδεκακάναλος Καρδιογράφος 12 Απαγωγών με Οθόνη Αφής
Κάντε click σε μια εικόνα για μεγέθυνση
Ο CONTEC ECG1200G είναι επαγγελματικός δωδεκακάναλος ηλεκτροκαρδιογράφος για ταυτόχρονη συλλογή και απεικόνιση των 12 απαγωγών ΗΚΓ. Διαθέτει έγχρωμη οθόνη αφής 8", ενσωματωμένο θερμικό εκτυπωτή, επαναφορτιζόμενη μπαταρία και λειτουργίες αποθήκευσης και επεξεργασίας εξετάσεων, αποτελώντας ολοκληρωμένη επιλογή για ιατρεία, καρδιολογικές μονάδες, κλινικές και άλλους επαγγελματικούς χώρους υγείας.
Χαρακτηριστικά CONTEC ECG1200G
Η ταυτόχρονη λήψη των 12 απαγωγών ΗΚΓ επιτρέπει την προβολή των κυματομορφών στην ίδια συσκευή και διευκολύνει τη συνολική αξιολόγηση της καταγραφής από τον επαγγελματία υγείας.
Η έγχρωμη οθόνη αφής 8" επιτρέπει την παρακολούθηση της κυματομορφής, της επιλεγμένης ταχύτητας χαρτιού, της ευαισθησίας και της κατάστασης των φίλτρων πριν από την εκτύπωση.
Υποστηρίζονται αυτόματη, χειροκίνητη και rhythm καταγραφή καθώς και διαφορετικές διατάξεις εκτύπωσης, ώστε η μορφή της αναφοράς να προσαρμόζεται στις απαιτήσεις της εξέτασης.
Το σύστημα πραγματοποιεί αυτόματες μετρήσεις βασικών παραμέτρων ΗΚΓ και μπορεί να παρέχει υποβοηθητική αυτόματη ανάλυση όπου αυτή υποστηρίζεται από τη συγκεκριμένη έκδοση της συσκευής. Τα αυτοματοποιημένα αποτελέσματα προορίζονται για υποστήριξη του επαγγελματία υγείας και δεν υποκαθιστούν την κλινική αξιολόγηση.
Τα ενσωματωμένα φίλτρα παρεμβολών, βασικής γραμμής και EMG χρησιμοποιούνται για τον περιορισμό ανεπιθύμητων παρεμβολών στο καταγραφόμενο ηλεκτροκαρδιογραφικό σήμα.
Η συσκευή παρέχει ειδοποίηση Lead off σε περίπτωση αποσύνδεσης απαγωγής και ένδειξη έλλειψης χαρτιού, ώστε ο χειριστής να εντοπίζει άμεσα βασικά προβλήματα κατά την καταγραφή.
Η ενσωματωμένη μνήμη μπορεί να αποθηκεύσει έως 1.000 περιστατικά, διευκολύνοντας την ανασκόπηση προηγούμενων καταγραφών και την οργανωμένη διαχείριση εξετάσεων.
Μπορούν να εκτυπωθούν διαφορετικές μορφές αναφοράς, καθώς και διάγραμμα τάσεων και ιστόγραμμα του διαστήματος P-R, προσφέροντας πρόσθετες δυνατότητες παρουσίασης των καταγεγραμμένων δεδομένων.
Η λειτουργία με επαναφορτιζόμενη μπαταρία επιτρέπει τη χρήση του ECG1200G και όταν δεν είναι άμεσα διαθέσιμη τροφοδοσία δικτύου, χαρακτηριστικό χρήσιμο σε μετακινήσεις εντός μονάδας ή σε εξετάσεις εκτός σταθερού σταθμού εργασίας.
Η δυνατότητα σύνδεσης με ηλεκτρονικό υπολογιστή και συμβατό λογισμικό επιτρέπει, ανάλογα με τη διαμόρφωση του πακέτου, μεταφορά και περαιτέρω διαχείριση των δεδομένων ΗΚΓ.
Τεχνικά Χαρακτηριστικά
- Κατασκευαστής: CONTEC Medical Systems Co., Ltd.
- Μοντέλο: ECG1200G.
- Τύπος: ηλεκτροκαρδιογράφος 12 απαγωγών.
- Απαγωγές: ταυτόχρονη συλλογή 12 απαγωγών ΗΚΓ.
- Οθόνη: έγχρωμη TFT LCD αφής 8".
- Συχνότητα δειγματοληψίας: 1000 Hz.
- Μετατροπή A/D: 12 bit, σύμφωνα με τις διαθέσιμες προδιαγραφές της ευρωπαϊκής έκδοσης.
- Απόκριση συχνότητας: 0,05 Hz έως 150 Hz.
- Σταθερά χρόνου: ≥ 3,2 s.
- CMRR: άνω των 60 dB και άνω των 100 dB με εφαρμογή φίλτρου.
- Ρεύμα διαρροής ασθενούς: κάτω από 10 μA.
- Σύνθετη αντίσταση εισόδου: ≥ 50 MΩ.
- Επίπεδο θορύβου: ≤ 15 μVp-p.
- Τάση βαθμονόμησης: 1 mV.
- Ευαισθησία: 2,5 / 5 / 10 / 20 / 40 mm/mV.
- Τυπική ευαισθησία: 10 mm/mV.
- Ταχύτητες χαρτιού: 5 / 6,25 / 10 / 12,5 / 25 / 50 mm/s, ανάλογα με τον τρόπο καταγραφής.
- Φίλτρο EMG: 25 Hz / 35 Hz.
- Φίλτρο συχνότητας δικτύου: 50 Hz / 60 Hz.
- Σύστημα εκτύπωσης: θερμικό.
- Χαρτί καταγραφής: 210 mm × 20 m.
- Μνήμη: έως 1.000 περιστατικά.
- Τροφοδοσία AC: 100 έως 240 V, 50/60 Hz.
- Μπαταρία: επαναφορτιζόμενη λιθίου 14,8 V / 3500 mAh.
- Χρόνος αναμονής: έως περίπου 10 ώρες σε βέλτιστες συνθήκες λειτουργίας DC.
- Συνεχής θερμική εκτύπωση: άνω των 3 ωρών σε βέλτιστες συνθήκες.
- Διαστάσεις: περίπου 340 × 320 × 85 mm.
- Βάρος: περίπου 3,2 kg σύμφωνα με την τρέχουσα ευρωπαϊκή καταχώριση της CONTEC.
- Κατηγορία ασφαλείας: Class I, Type CF, εφαρμοζόμενο μέρος με προστασία έναντι απινίδωσης.
- Βαθμός προστασίας από νερό: IPX0.
- Σήμανση: CE 0123 σύμφωνα με την ευρωπαϊκή επισήμανση του προϊόντος.
- Σύστημα ποιότητας κατασκευαστή: ISO 13485.
- MPN: ECG1200G.
- GTIN: μη διαθέσιμο στα στοιχεία που έχουν επιβεβαιωθεί.
- Κωδικός καταστήματος: 01380.
Οι λειτουργίες αυτόματης ανάλυσης ή ερμηνείας μπορεί να διαφοροποιούνται ανάλογα με την έκδοση και την αγορά διάθεσης της συσκευής.
Συχνές Ερωτήσεις για τον CONTEC ECG1200G
Τι προσφέρει πρακτικά η ταυτόχρονη λήψη 12 απαγωγών σε σχέση με έναν καρδιογράφο λιγότερων καναλιών;
Ο ECG1200G συλλέγει ταυτόχρονα το σήμα και από τις 12 τυπικές απαγωγές, επιτρέποντας στον επαγγελματία υγείας να βλέπει συνολικά την καταγραφή και να εκτυπώνει πολλαπλές απαγωγές χωρίς διαδοχική λήψη ομάδων καναλιών. Αυτό είναι ιδιαίτερα χρήσιμο σε χώρους όπου ζητείται οργανωμένη και γρήγορη 12-απαγωγική καταγραφή.
Γιατί είναι σημαντικά τα φίλτρα του ECG1200G και πότε χρειάζεται προσοχή στη χρήση τους;
Τα φίλτρα βασικής γραμμής, συχνότητας δικτύου και EMG μπορούν να περιορίσουν παρεμβολές που προέρχονται από ηλεκτρικό θόρυβο, μετακίνηση ή μυϊκή δραστηριότητα. Η επιλογή φίλτρου πρέπει όμως να γίνεται από εκπαιδευμένο χειριστή, επειδή η υπερβολική επεξεργασία του σήματος μπορεί να επηρεάσει την εμφάνιση ορισμένων μορφολογικών χαρακτηριστικών της κυματομορφής.
Ποια αναλώσιμα και παρελκόμενα αξίζει να υπάρχουν μαζί με έναν δωδεκακάναλο καρδιογράφο;
Για συνεχή λειτουργία είναι χρήσιμο να υπάρχουν διαθέσιμα θερμικό χαρτί 210 mm, ηλεκτρόδια ΗΚΓ, ηλεκτροκαρδιογραφικό gel όπου απαιτείται και συμβατά καλώδια ή ηλεκτρόδια άκρων και θώρακα. Η σωστή επαφή ηλεκτροδίου και δέρματος συμβάλλει στη μείωση artefacts και συχνά είναι εξίσου σημαντική με τις ρυθμίσεις φίλτρων της συσκευής.
